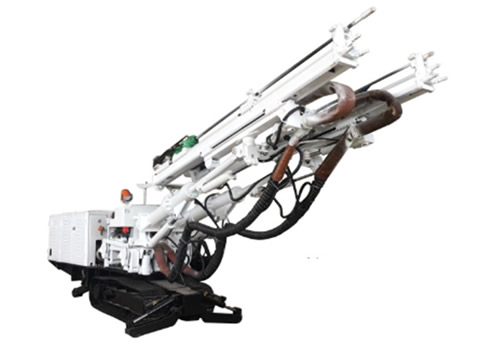

CMJ2-17

簡述：CMJ2-17煤礦用液壓掘進鉆車是江西藍翔重工有限公司在吸收國內外同類產品優點的基礎上，自主研究、開發、制造的先進的小型巖巷全液壓鑿巖設備。該產品嚴格按照Q/LX1401《CMJ2-17煤礦用液壓掘進鉆車》企業標準進行生產、制造、測試和檢驗。該企業標準依據MT/T199-1996《煤礦用液壓鉆車通用條件》制定。

全國咨詢熱線
0799-6796999

CMJ2-17煤礦用液壓掘進鉆車適用于煤礦、金屬礦、水電等各種地下巷道、涵洞的掘進作業。該鉆車適合在中小斷面巷道中工作，巷道斷面為17平方米（寬5×高3.5米），鉆孔直徑Φ27-43毫米。該鉆車結構緊湊、外形尺寸小、節約能源、噪聲低、功能多、效率高。與國產的側卸式裝巖機配套使用，實現巖巷掘進機械化作業，可大大提高掘進速度。

項目		單位	CMJ2-17
整機	外形尺寸(長×寬×高）	mm	8500×1330×2150
	覆蓋范圍	m2	17-35
	總功率	kW	75
	油箱容積	L	340
	電纜滾筒容繩量	m	>50
	爬坡能力	°	16
	總重	t	12
鉆爆破孔	鑿巖機	-	HC25×2
	鑿孔直徑	mm	φ43
	釬桿長度	mm	3430/3040
	貫孔深度	mm	3050/2650
	鑿孔速度	m/min	0.8-2
※鉆探孔※	鉆孔直徑	mm	75
	鉆孔深度	mm	80-150
	額定扭距	N.m	1200
	額定轉數	R.m	150
	推進行程	mm	1100
	額定流量	L	100
底盤	最小轉彎半徑	m	>6
底盤	行走速度	km/h	<2.4
鉆臂	升降	°	升50°降13
	擺臂	°	左45°右45
	補償行程	mm	1500
	回轉	②	正180°反180°
	伸縮	mm	1050
推進器	俯仰	g	不低于俯55°仰30°
	擺角		內31°外90°
	總長	mm	4600/4280
	最大推進力	N	9000
供水系統	工作壓力	Mpa	0.2-0.4
供水系統	工作流量	Mpa	0.6
供氣系統	供水水壓	Mpa	0.8
供氣系統	水泵額定壓力	Mpa	4.0

1、帶※號為選配項，需要鉆地壓釋放孔和探孔，需要配置專用臂架

2、本參數供用戶選型時參考，我們保留設備更新而不事先通知的權利。
